要想知道凝汽器膠球清洗裝置在汽輪機發電機組系統中的作用，就要先知道我廠生產的凝汽器膠球清洗裝置的優點是什么，他的組成部件有哪些優點， 凝汽器膠球清洗裝置是汽輪機發電機組在運行當中對凝汽器冷卻管進行有效清洗的設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。該裝置為在線運行，可實行手動、自動控制；可始終保持凝汽器換熱管（銅管或不銹鋼管）處于清潔狀態，能夠延長冷卻管的使用壽命、減輕勞動強度；是提高電廠經濟效益，保障凝汽器安全運行，是不可缺少的裝置。
膠球清洗裝置的組成部分由收球網、裝球室、膠球泵、分匯器、閥門、管路和電器控制柜構成。為了保證膠球清洗裝置的可靠運行，防止循環水中帶有的大量雜物堵住凝汽器換熱管（銅管或不銹鋼管），應在循環水入口管上裝設二次濾網，它可以將循環水中大于7mm的雜物清除掉。
我廠生產的膠球裝置是目前其它膠球清洗裝置的更新?lián)Q代產品，本裝置主要組成部件為收球網和二次濾網。它具有以下特點：
1、設計結構新穎合理。
2、操作方便。
3、膠球回收率高（≥98%）。
4、二次濾網過濾能力強。
5、水阻小于400Pa。
凝汽設備是凝汽式汽輪機組的一個重要組成部分，它的工作性能直接影響整個汽輪機組的安全性、可靠性、穩定性和經濟性。而凝汽器真空度是汽輪機運行的重要指標，也是反映凝汽器綜合性能的一項主要考核指標。凝汽器的真空水平對汽輪發電機組的經濟性有著直接影響，如機組真空下降1%，機組熱耗將要上升0.6%～1%。因此保持凝汽器良好的運行工況，保證凝汽器的有利真空，是每個發電廠節能的重要內容。而凝汽器內所形成的真空受凝汽器傳熱情況、真空系統嚴密性狀況、冷卻水的溫度、流量、機組的排汽量及抽氣器的工作狀況等因素制約。作為保證凝汽器維持良好工作狀況的措施，凝汽器管的及時清洗非常重要。

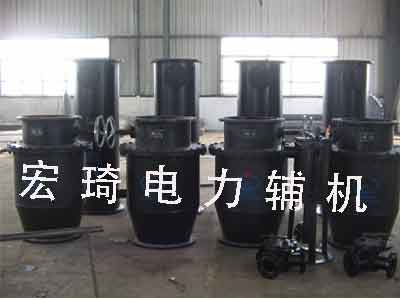

凝汽器膠球清洗裝置由收球網，膠球輸送泵，裝球室，控制器，膠球及閥門管路等部件組成。它借助水流的作用將大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管，對冷卻管進行反復擦洗。膠球清洗裝置的關鍵設備是收球網，其效果決定于收球率，而收球率又決定于收球網的完善度。過去，收球網有SL型與SF型等種類，實踐證明這類收球網效率低，膠球損失大，主要表現在：收球率低而不穩、嚴密性差、卡球等；膠球泵出力不足時，收球率明顯下降；收球網水力工況不穩時，收球率也明顯下降。我公司針對現有收球網的上述缺點，根據循環水進出管的直徑大小，設計了單板式SD型收球網（適用于公稱直徑≤DN900的母管中）和“V”型雙板式SQ型收球網（可用于公稱直徑≥DN800的母管中）兩大系列。
1.1 單板式收球網（SD型）
SD型單板式收球網在保持了原有收球網相對穩定性的基礎上，在內部網板及下部出球口處進行了針對性的改進設計，使得網板呈整體式結構，采用隔圈、螺桿壓緊式結構，保證各柵條間的距離及整體的強度，不夾球、不變形；出球口加裝了一套“壓頂裝置”防止網板經長期運行產生變形與出球口貼合不牢。
1.2 雙板式收球網（SQ型）
SQ型收球網是一種新型收球網，具有以下特點：①改變收球網的結構型式，收球時，網片呈“V”型，雜草、雜物及膠球集中于網片底部，有效地克服了跑球、卡球現象。不收球時，網片呈“A”型狀，可以對網片進行反沖洗。②采用強制性回收膠球機構，把膠球及雜物直接送到膠球泵入口處。③去除了關斷閥、調節閥等活動部件，使其結構簡單，操作方便且體積也比原來的收球網縮小了1/3。④由于采取了強制回收，所以對膠球泵出力要求不高，且不受流速、流量大小的影響，膠球回收率可達95%以上。
我司的凝汽器膠球清洗裝置設計合理、結構合理、性能穩定可靠、操作方便、膠球回收率高達94%以上、二次濾網過濾能力強。該裝置可在機組不用停機、不減負荷的條件下，膠球在線清洗凝汽器冷卻管內污垢及帶出雜質，提高凝汽器內冷卻管清潔度，提升凝汽器真空度和汽輪機熱效率。膠球在線清洗裝置可按您的需求隨時投入膠球自動清洗狀態，始終保持凝汽器冷卻管內的清潔，提高發電廠的經濟效益，保障機組安全的運行。
