冷凝器膠球清洗裝置在中央空調節能中的應用？

         人們都知道，夏天天氣炎熱，需要打開空調進行降溫制冷，暖通空調系統節能設計是針對冷凝器膠球清洗裝置節能環保效益改造技術問題以中心的討論專題，宏琦公司針對中央空調冷凝器膠球清洗裝置節能創新設計進行理論分析。對冷凝器膠球清洗裝置進行局部模塊化改善，來解決夏季由于室外高溫環境使得分體式空調冷凝器膠球清洗裝置無法有效地將制冷劑循環攜帶的熱量及時通過肋片傳給室外空氣，影響空調制冷效果，耗能大等問題。

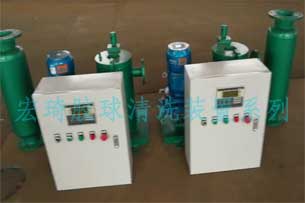

         中央空調冷凝器膠球清洗裝置用于制冷空調系統，管內制冷液直接與管外空氣強制進行熱交換，以達到制冷空氣的效果。

         冷凝器膠球清洗裝置中冷凝器即室外熱交換器，在制冷時為系統的高壓設備（冷暖熱泵型在制熱狀態時為低壓設備）裝在壓縮機排氣口和節流裝置（毛細管或電子膨脹閥）之間，由空調壓縮機中排出的高溫高壓氣體，進入冷凝器，通過銅管和鋁箔片散熱冷卻，空調器中都裝有軸流式冷卻風扇，采用的是風冷式，使制冷劑在冷卻凝結過程中，壓力不變，溫度降低，由氣體轉化為液體。

□ 冷凝器膠球清洗裝置問題描述：

         現實生活中，數以億計的分體式空調器遍布在家庭和小型辦公場所，夏季高溫，需要制冷提供優良的生活和工作環境，傳統的分體式空調冷凝器一般采用風冷式，在室外風機的作用下，使得冷凝器散熱效果不佳，影響了空調器的制冷效果，耗費了大量的能源。同時由于室內蒸發器的溫度在大多數情況下低于空氣的露點溫度，將空氣中的部分水分凝結下來形成冷凝水，這樣不僅浪費了冷凝水，而且外排的冷凝水直接滴落在人行道或住戶窗臺，既擾民又污染了環境。

□ 冷凝器膠球清洗裝置技術系統確定

         針對前述問題的現狀，將分體式空調器室外冷凝器作為技術系統。該技術系統由制冷劑、散熱鋁肋片、底座、保護外殼、銅管等組件組成。

□ 冷凝器膠球清洗裝置最佳理想解（IFR）的確定

         根據TRIZ最佳理想解的分析方法，確定最佳理想解如下：

         1）設計的最終目標是什么？提高冷凝器散熱能力。

         2）IFR是什么？冷凝器能自主散發熱量。

         3）達到最終理想結果的障礙是什么？ 冷凝器內制冷劑與室外空氣之間溫差較�。ㄏ募靖邷丨h(huán)境狀態時）。

         4）它為什么成為你的障礙？夏季室外環境空氣的溫度較高。

         5）你如何使障礙消失？如果環境空氣能自己在冷凝器肋片附近形成低溫環境。

         6）什么資源可以幫助你？空氣、地下水、海水、河水、空調冷凝水、低溫自來水、風扇……

         7）在其它領域中或其它工具可以解決這個問題嗎？大型空調裝置使用地下水等冷媒實現了強化傳熱。

         理想解的方案：借助分體式空調中冷凝水（或低溫自來水）可以幫助我們提高散熱效果。

□ 冷凝器膠球清洗裝置系統功能分析

         對現有系統進行組件分析、結構模型分析，并構建系統功能模型。

         1）系統組件肋片對空氣傳遞熱量能力不足；

         2）超系統組件灰塵存儲在肋片和銅管表面，該垢層對將制冷劑的熱能傳遞給空氣有抑制的有害作用；

         3）系統組件肋片表面存儲灰塵帶來影響熱量輻射給空氣的有害作用。

□ 冷凝器膠球清洗裝置物場分析與標準解

         根據系統功能模型，得出問題物場模型。根據問題物場模型，得出其部分標準解。

□ 冷凝器膠球清洗裝置產生概念解

         6.1 產生不足作用的物場模型根據示物場模型與標準解，蒸發器室內換熱表面所產生的冷凝水（溫度一般為10～15℃）直接排向環境，未能得到利用，造成能源的浪費，故將超系統資源――蒸發器冷凝水通過管線收集、存儲在冷凝器肋片上部，利用海綿虹吸現象和布水器，借助自身重力使低溫冷凝水呈膜狀流過肋片表面，形成局部低溫環境，利用制冷劑傳導來的熱量將其蒸發，實現對高溫高壓制冷劑進行降溫的目的，當冷凝水量不足時，采用低溫自來水進行補充。

         6.2 產生有害作用的物場模型 根據示物場模型與標準解，還是利用超系統的冷凝水和自來水對肋片表面進行清洗，防止灰塵的積累和附著、結垢，繼而造成熱傳導系數的下降，同時也可利用冷卻風扇的風力將灰塵吹走。

□ 冷凝器膠球清洗裝置改善方案與結論

         在技術系統概念設計的基礎上，如圖4所示，對分體式空調器改進設計如下：

         對改進結構實行模塊化設計，在肋片上部安裝積水布水盤，從室內機排出的低溫冷凝水借助自身重力、海綿的毛細和溫度場作用流到冷凝器上部積水布水盤，盤內放置易于吸水、存水的海綿體材料，布水盤的開孔與肋片間隙等距并保證冷凝水能沿著肋片流下，直接與空氣流接觸進行熱交換，冷凝水得以蒸發進入空氣，既提高了冷凝器的換熱量，又杜絕了冷凝水外排影響環境的問題，轉害為利。考慮到室外冷凝器肋片有振動，需要將噴淋器和積水布水盤等做好固定、減振措施。另外，這里僅僅是將冷凝器的熱量移走，資源利用上并未達到最優化，如果能設計、改造為加熱熱水，能量充分得到利用是今后的研究重點。

         經過分體式空調冷凝器改進后的試驗驗證，該改善方案達到較好的節能降溫效果經過測算大約可以增加制冷量7～10%，節約耗電量9～11%。其將具有極為廣闊的市場。
