膠球清洗：膠球清洗裝置系統收球網使用技術優缺點說明
膠球清洗：膠球清洗裝置系統收球網使用技術優缺點說明，膠球清洗：膠球清洗裝置系統收球網適用于50～1000MW汽輪機發電機機組凝汽器冷卻水管的清潔設備。
凝汽器冷卻水管使用一段時間后會出現結垢，影響凝汽器換熱效率，使用膠球清洗裝置能清洗掉污垢，提高凝汽器換熱效率，從而維持凝汽器的端差和汽輪機背壓；同時避免冷凝管內壁腐蝕，改善運行條件，延長機組壽命。
為了保證冷凝管內壁清潔，提高膠球收球率，目前常見的幾種膠球清洗收球網-般由執行機構和自動控制機構所組成。執行機構部分包括電動裝置，傳動機構，殼體，網板，及排球管組成；自動控制機構由差壓控制器和PLC可編程控制箱所組成。
現有技術一：采用直板式人字形結構，其缺點為：?jiǎn)沃c(diǎn)扭動剛度差，水沖后易變形產生漏球，圓管內接口不同有縫隙容易攔球、漏球；采用機械限位控制，易產生力矩變形；網板多為鐵板疊成而且坡度小，回球不暢。
現有技術二：采用雙葉推拉護翼式結構，其缺點為：兩個半網同時運動，傳動阻力大、易產生力矩變形、漏球問題。
上述幾種形式結構復雜，阻力較大，同時存在安裝檢修不方便，檢修時間長等弊病。
膠球清洗裝置收球網，其特征在于：
包括圓柱形殼體，殼體上端為進水口，下端為出水口；殼體上部的內壁固設有一圈承接環；殼體下部設有一個導出管，導出管的一端為進球口，進球口與殼體同軸；殼體內設有一個圓錐臺型的收球網，收球網由對稱設置的固定半網和移動半網組成，固定半網和移動半網的上端均設有架設在上述承接環上的支承環，固定半網和移動半網的下端均與上述進球口相通，固定半網和移動半網的上部分別通過對稱設置的支撐軸支撐連接在殼體上；其中移動半網是鉸接在對稱設置的支撐軸上，固定半網與其對應的對稱設置的支撐軸固連，并且固定半網的下端與導出管的進球口固連；一根絲桿穿過收球網并且絲桿以軸承架設在殼體上，絲桿上設有螺紋，一個導向滑塊螺設在絲桿上并且導向滑塊固連在移動半網上；絲桿位于殼體外的部分連接由電機和減速器構成的電動執行器；殼體上設有壓差傳感器，壓差傳感器與控制器電連接，控制器與電動執行器電連接。
固定半網和移動半網均由骨架和焊接在骨架上的整體沖壓網板構成。絲桿上所設的螺紋為梯形螺紋。膠球清洗裝置收球網的有益之處在于：
膠球清洗：膠球清洗裝置收球網膠球清洗裝置收球網采用單葉推拉的圓錐臺型，也即大坡度漏斗式曲面過濾網板。收球時，電動執行器只帶動絲桿和一個導向滑塊運動，通過導向滑塊實現收球網的移動半網運動開合，從而避免了兩個滑塊、兩個半網同時運動導致的傳動阻力大、易產生力矩變形、運動不暢、卡澀、漏球的問題。
還具有如下優點：
a.絲桿和一個導向滑塊運動阻力小，傳動平穩，傳動功率�。�
b.采用固定半網與兩個支撐軸、導出管三點鋼性設計，使設備的剛性大限度的加強，不變形，從而使設備有效使用壽命大為增加
c.收球網與導出管接口與殼體同軸也即位于殼體中間的位置是水流流速大，是利于收球的位置，為膠球的瞬間匯集創造了有利條件；
d.收球網的圓錐臺型曲面設計使過濾面積大為增加，因此具有較大的通流倍率；
e.收球網的收球網板采用整體沖壓網板，和骨架緊密貼焊，成為一個整體，
f.采用大坡度漏斗式曲面過濾網板，網面光滑不堵球，無死角截留膠球，可大限度的提高膠球的使用壽命；
g.大坡度漏斗式曲面過濾網板保證了網板過流面具有很小的壓差，同時，又不致使雜物很容易的掛在網板上，影響通流倍率；
e.梯形螺紋絲桿與滑塊傳動方式，保證了該設備動作靈活可靠、穩定、安全的特征。
總之，整體結構簡單實用，安裝、調整、拆卸、維修方便，只通過人孔則可進行零件的更換，并可實現無人值班在線運行。

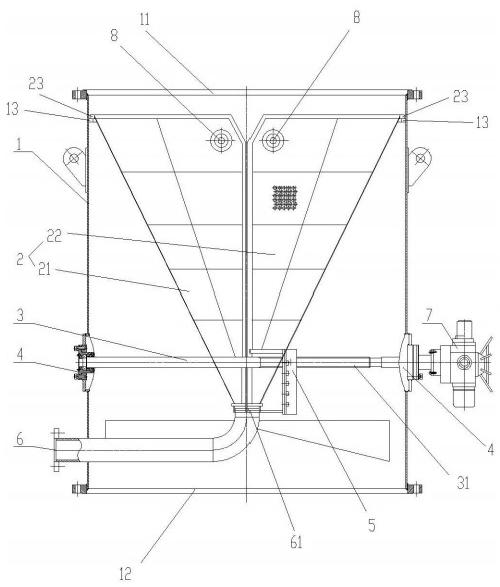

附圖說明
下面結合附圖和實施例對膠球清洗：膠球清洗裝置收球網進一步說明。
